电位器三个脚接线指南 从原理到实践

电位器是电气控制中经常用到的元器件，广泛应用于音量调节、亮度控制、速度调节等场景。对于初学者来说，面对电位器的三个引脚，常常会感到困惑：到底哪个脚接什么？怎么接线才能实现调节功能？本文将详细介绍电位器三个脚的接线方法，帮助你快速掌握。

一、电位器的基本结构与原理

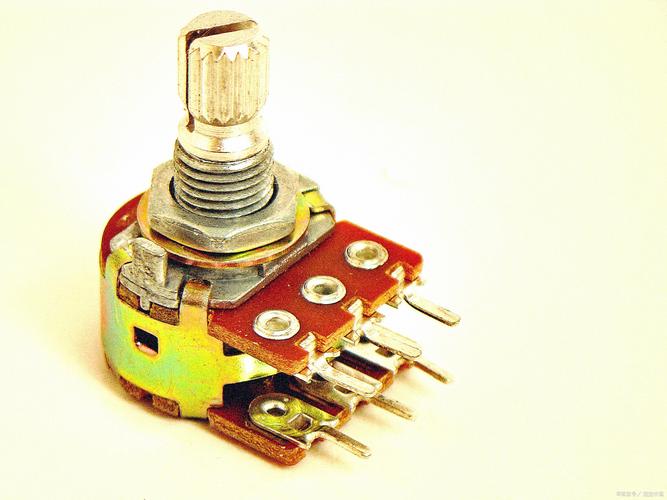

电位器本质上是一个可调电阻，通常有三个引脚：两个固定端和一个滑动端（中间脚）。其内部有一个电阻体，两端分别连接两个固定引脚，滑动端通过旋转轴在电阻体上滑动，改变与两固定端之间的电阻值。

• 引脚1（固定端A）：电阻体的一端。
• 引脚2（滑动端W）：可移动的触点，输出电压或作为可变电阻的中间抽头。
• 引脚3（固定端B）：电阻体的另一端。

二、两种常见接线方式

根据用途不同，电位器主要有两种接线方式：

1. 作为分压器使用（最常用）

分压器接法用于调节电压，例如音量控制、亮度调节等。接线方法：

• 将输入电压（如+5V）接到引脚1（或引脚3，取决于旋转方向）。
• 将地（GND）接到另一个固定端引脚3（或引脚1）。
• 从滑动端引脚2输出可调电压。

这样，旋转电位器时，引脚2输出的电压会在0V到输入电压之间线性变化。注意：如果希望顺时针旋转电压增大，通常将输入接引脚1，地接引脚3；反之则交换。

2. 作为可变电阻使用（变阻器接法）

可变电阻接法用于调节电阻值，例如调节电流、时间常数等。接线方法：

• 将引脚2（滑动端）与引脚1（或引脚3）短接，形成一个两端器件。
• 另外一端（引脚3或引脚1）作为另一端，连接到电路中。

这样，总电阻在0Ω到标称阻值之间变化。注意：短接滑动端与固定端是为了防止滑动端接触不良时电路开路。

三、实际接线步骤

1. 识别引脚：通常电位器正面朝上，引脚朝下，从左到右依次为1、2、3（或按标记A、W、B）。也可用万用表测量：两固定端之间的电阻为标称值，滑动端与固定端之间的电阻随旋转变化。
2. 确定电源与地：根据电路要求，分清输入电压和地。
3. 连接引脚：

• 分压器接法：输入→引脚1，地→引脚3，输出→引脚2。

• 可变电阻接法：引脚2与引脚1短接，然后接入电路两端。

1. 检查与测试：通电后旋转电位器，用万用表测量输出电压或电阻变化，确保功能正常。

四、注意事项

• 电位器有额定功率，勿超负荷使用，否则可能烧毁。
• 接线时注意旋转方向与调节方向的对应关系，必要时交换两个固定端。
• 对于精密调节，建议使用多圈电位器或添加限流电阻。
• 高频电路中，引脚引线应尽量短，减少干扰。

电位器三个脚的接线并不复杂，关键在于明确用途：分压还是变阻。掌握上述方法后，你可以轻松应对大多数应用场景。实践时，多加小心，确保安全。
